Voice Relay Adapter
災害時に役立つ

通信拡張アダプター TK-2070

本製品は、業務用無線や自治体防災、特小の業務利用などで使用することができます
実用新案登録出願中
R7年8月より新発売
販売価格
¥44,800
税込¥49,280

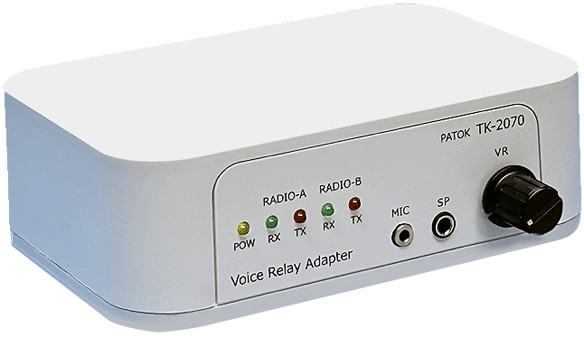

TK-2070
TK-2070
(!) 手のひらサイズ - 外形寸法 W125mm×D85mm×H40mm(突起物は含んでいません)

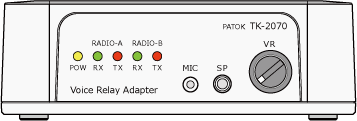

TK-2070 Front
前面

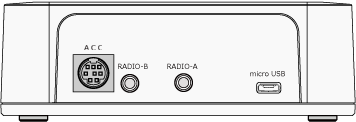

TK-2070 Back
背面
概   要
  • 本装置は、2台の市販の無線機を、改造することなく接続し、音声を中継するためのアダプターです。

  • 本装置は、業務用無線や自治体防災、特小の業務利用などで使用することができます。

  • 受信音声を遅延することで、送信開始から音声が通るまでの頭切れを抑制します。
  • 本装置と2台の無線機を複数セット使用することで、通信距離を大きく伸ばすことが可能です。
  • デジタル小電力コミュニティ無線機(通称:デジコミ)を使って、特定小電力無線機(通称:特小)の通信利用範囲を拡げる運用ができます。(以降の説明では、「デジコミ」、「特小」とします)

特   徴
  • 音声をトータルで約0.9秒遅延することが可能です。
  • 送受信の切り換えは、ビジー信号が取れない場合、受信信号検知によって行なうこと(SOX/NOX)が可能です。
         NOX: 雑音検知送信(Noise Operation Transmission)
         SOX: 信号検知送信(Signal Operation Transmission)
    雑音検知送信は、受信中、無線機のオーディオアンプがONになり、僅かにノイズが増える場合に、ビジー入力の代わりにするものです。
  • 信号検知は、単一トーンやスケルチ開放ノイズを区別し、不要な送信を抑制します。
  • マイク&スピーカー(オプション)を接続することにより、デュアルバンドの無線局として使用可能です。
  • 内部信号処理は8Kspsですが、信号入出力を6倍サンプリングすることで、高音域を改善しています。
  • マイクロUSBコネクタで一般的なパソコンに接続しターミナルアプリケーションを使用することで各種設定を行えます。
    Windows10以降で使用できる設定アプリケーションを無償ダウンロードしていただけます。

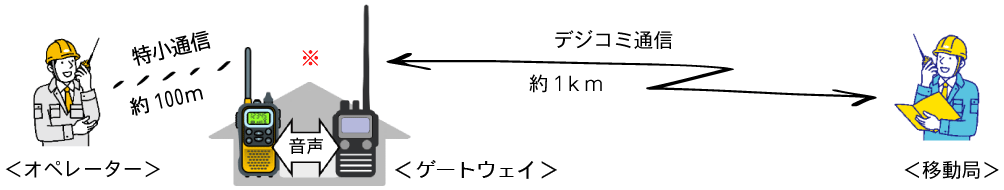

使い方はとても簡単! (業務使用時)
・固定場所にて行う通信の業務から解放され、オペレーターの運用自由度が高まります。

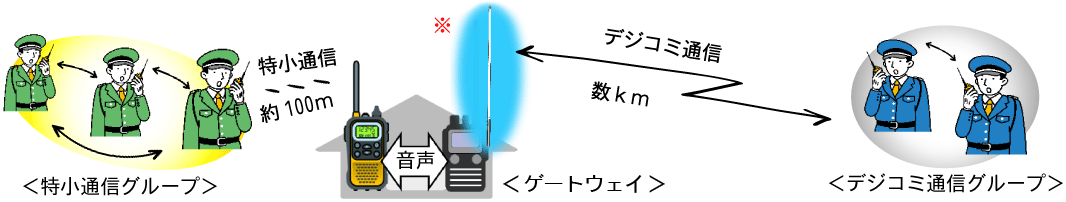

・ゲートウェイ近くの特小グループと遠方のデジコミグループとの通信を仲介しサービスエリアを拡大します。
<ゲートウェイ>のデジコミ無線機では、外部アンテナを使用することにより通信距離を飛躍的に延ばすことが可能です。
<ゲートウェイ>の無線機にパワーセーブ機能がある場合は、これを「無効」設定にしてください。
通信距離の目安
特小: 市街地で100~200m、郊外で1km程度
デジコミ: 市街地で約500m、郊外で2km程度、外部アンテナ使用時は数km
基本運用

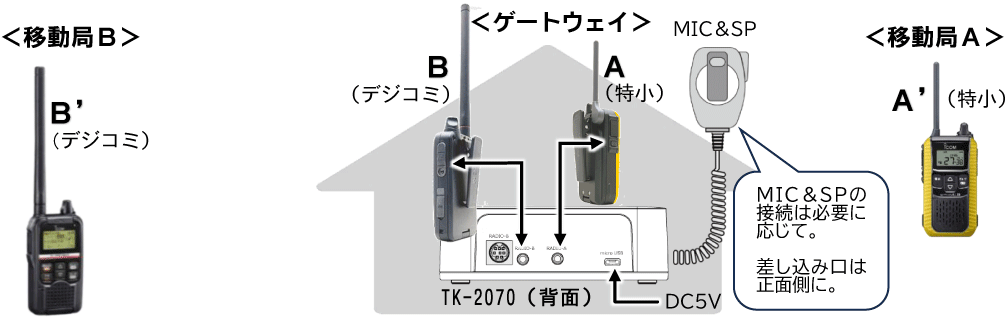

下図の通り、「RADIO-A」側に特小無線機、「RADIO-B」側にデジコミ無線機を接続して<ゲートウェイ>を構成しゲートウェイのA-B間において<移動局A>と<移動局B>の交信の中継制御を行います。
  • A’から送信された場合、Aで受信した音声はBに転送され、Bはその音声を送信、B’にて受信します
  • B’から送信された場合も同様のプロセスで、Bで受信した音声はAに転送され、Aはその音声を送信、A’にて受信します
  • 本体にMIC&SPを装着して運用する場合、
    • A’から送信   .....   B’とMIC&SPで受信 受信音量はAのボリュームで調整
    • B’から送信   .....   A’とMIC&SPで受信 受信音量はBのボリュームで調整
    • MIC&SPから送信   .....   A’とB’で受信
本構成では、「ノイズ検知送信 NOX(Noise Operation Transmission)」での中継制御を行っています。(出荷時設定)
NOXとは、受信中の僅かなオーディオノイズを検出し受信処理を行い、受信音声の中継送信につなぐものです。
【備考】
<ゲートウェイ>が常設の場合は、無線機には外部電源端子が装備されている機種を選定し、常時給電の運用を推奨します。

 TK-2070 本体添付マニュアル
 TK-2070 リファレンスマニュアル

(リファレンスマニュアルは、本体には添付されておりません。)



弊社製品に関してご不明な点は、製品マニュアル および FAQをご覧ください。
専門的なお問い合わせ、開発のお見積もり等は、技術室まで。
