① ＤＣＩＮ	電源入力です（ＤＣ５～２４Ｖ　外形5.5φ・内径2.1φ　センタープラス）
② ＬＩＮＥ	電話回線Ｌ1、Ｌ２に接続します
③ 回線出力	②のＬ1、Ｌ２が出力されています
④ 信号インターフェース	音声の入出力と停電時におけるバックアップ電源入力です
⑤ 通信端子	本ユニットの各種設定や、パソコンに接続してシリアル通信を行います
⑥ 制御/情報端子	ＬＥＤを接続し動作状態を表示したり、接続された外部機器のＯＮ／ＯＦＦを行います
⑦ 設定スイッチ	基本動作の設定を行います
⑧ ジャンパー設定	音声の入力ゲインの調整です
⑨ ＬＥＤ	フックモニター用ＬＥＤ　オフフック時、点灯します

〒740-0018 山口県岩国市麻里布町４丁目１４番２４号
TEL：0827-24-0081 FAX：0827-24-1444

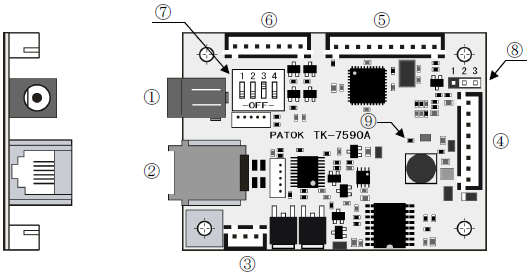

図：インターフェース
