■概要　　◇本ユニットは、８チャンネルのビデオ映像信号入力を、手動または自動（シーケンシャル）で切り換えする
　　　　　　ビデオスイッチャーです。
　　　　　◇ＮＴＳＣ方式に対応した、同期信号検出機能により、未入力チャンネルをスキップできます。


■特長　　◇８チャンネルのビデオ映像信号切り換えを９０ｍｍ×６０ｍｍの基板に集積しました。
　　　　　◇８選択入力により、任意のチャンネルをワンタッチで選択できます。
　　　　　◇選択中のチャンネルが確認できる、ＬＥＤ（発光ダイオード）付です。
　　　　　◇ＮＴＳＣ方式に対応した、同期信号検出機能により、未入力チャンネルをスキップできます。
　　　　　◇設定により、映像切り換え時間のチャンネル毎の変更（０～２０秒、８段階）が可能です。
　　　　　◇ビデオ映像出力を２系統内蔵しています。


■仕様　　◇使用電源電圧範囲・・・・・・・・・・・・・ＤＣ５Ｖ～ＤＣ２４Ｖ
　　　　　◇標準消費電流・・・・・・・・・・・・・・・９０ｍＡ
　　　　　◇映像入出力・・・・・・・・・・・・・・・・１Ｖｐ－ｐ　７５Ω不平衡
　　　　　◇複合同期信号出力・・・・・・・・・・・・・コンパレータ出力　３.３ＫΩプルアップ
　　　　　◇選択入力（プルアップ）抵抗・・・・・・・・１０ＫΩ
　　　　　◇映像切り換え時間・・・・・・・・・・・・・標準２秒　８段階切り換え
　　　　　　 　　　　　　　　　　　　　　　　　　　　　スキップ・０.５秒・１秒・２秒・３秒・５秒・１０秒・２０秒
　　　　　◇主基板寸法・・・・・・・・・・・・・・・・９０ｍｍ×６０ｍｍ
　　　　　◇副基板寸法・・・・・・・・・・・・・・・・９０ｍｍ×２０ｍｍ
　　　　　　（チャンネル切り換えスイッチ・選択チャンネル表示用発光ダイオード基板）
　　　　　◇動作温度範囲・・・・・・・・・・・・・・・０℃～７０℃


■付属品　　使用説明書　×　１、　スペーサー　×　４、　コネクタハウジング　×　６、　コネクタコンタクト　×　４０
　　　　　　プラグ付き電源コード　×　１、　映像信号入力コネクタ（リード線付き）　×　１

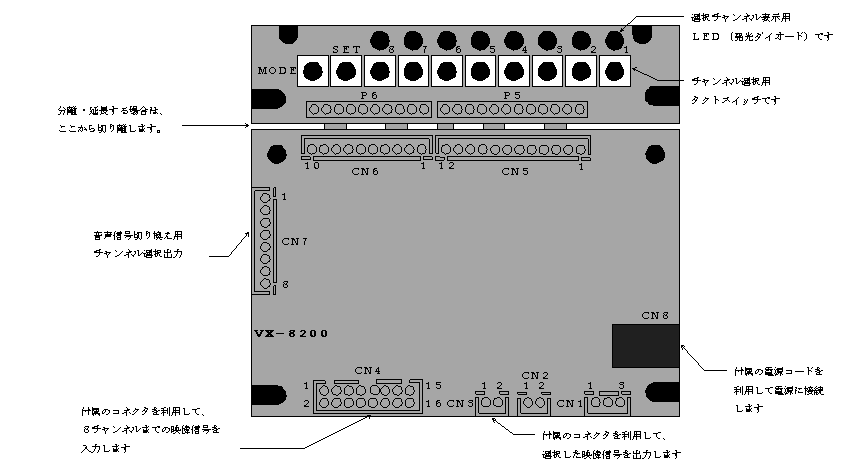

図1　基板外観

■コネクタについて

　◆ＣＮ８　電源入力　Φ２.１コネクタ

信　号　名	用　　　　　　　　途
	ＤＣ５Ｖ～ＤＣ１６Ｖの電源を入力します。

　◆ＣＮ１　電源入力　３ピンコネクタ

№	信　号　名	用　　　　　　　　　途
１	電源入力	電源（＋５Ｖ～＋２４Ｖ）を入力します。
２	オープン	何も接続しません。
３	ＧＮＤ	電源（０Ｖ）を接続します。

　　注）ＣＮ１とＣＮ８は、本ユニット内で接続されています。ご使用に応じて、どちらか一方に電源を接続します。

　◆ＣＮ２・ＣＮ３　選択映像信号出力　２ピンコネクタ

№	信　号　名	用　　　　　　　　途
１	映像信号出力	選択した映像信号を出力します。 ビデオデッキや、モニタテレビ等に接続します。
２	信号コモン

　◆ＣＮ４　８チャンネル映像信号入力　１６ピンコネクタ

№	信　号　名	用　　　　　　　　途
１	映像信号入力№１	チャンネル１の操作で選択する、 映像信号入力です。	ビデオデッキや、テレビカメラ等に接続します。
２	信号コモン
３	映像信号入力№２	チャンネル２の操作で選択する、 映像信号入力です。
４	信号コモン
５	映像信号入力№３	チャンネル３の操作で選択する、 映像信号入力です。
６	信号コモン
・ ・ ・	・ 　　　・ 　　　・	・ 　　　　　　　　　　・ 　　　　　　　　　　・
１５	映像信号入力№８	チャンネル８の操作で選択する、 映像信号入力です。
１６	信号コモン

　◆ＣＮ５　８チャンネル映像選択操作入力　１２ピンコネクタ

№	信　　号　　名	用　　　　　　　　途
１	映像選択操作入力№１	チャンネル１の映像を選択する操作入力です。	操作押しボタン等を接続します。 オープンのとき非操作、 ＧＮＤ（０Ｖ）に接続すると操作します。
２	映像選択操作入力№２	チャンネル２の映像を選択する操作入力です。
３	映像選択操作入力№３	チャンネル３の映像を選択する操作入力です。
・ ・ ・	・ 　　　・ 　　　・
８	映像選択操作入力№８	チャンネル８の映像を選択する操作入力です。
９	時間設定操作入力	自動で映像を切り換える間隔を設定する操作入力です。
１０	手動／自動切換え操作入力	映像を切り換える方法を設定する操作入力です。
１１	複合同期信号出力	選択した映像信号の、複合同期信号を出力します。
１２	ＧＮＤ（０Ｖ）	各操作入力のコモンです。操作押しボタン等のコモンに接続します。

注１）№１～№１０は、タクトスイッチに接続されています。タクトスイッチを使用する場合は、接続の必要はありません。
注２）№１１の複合同期信号出力は、通常は接続する必要はありません。
　　　使用する場合は、高入力インピーダンス（１００ＫΩ以上）のロジックに接続して下さい。

　◆ＣＮ６　８チャンネル映像選択表示出力　１０ピンコネクタ

№	信　　号　　名	用　　　　　　　途
１	ＬＥＤコモン	映像選択表示用ＬＥＤ（発光ダイオード）のアノード（＋側）に接続します。
２	映像選択表示出力№１	チャンネル１の映像を選択したときアクティブになります。	映像選択表示用ＬＥＤ （発光ダイオード）の カソード（－側）に 接続します。
３	映像選択表示出力№２	チャンネル２の映像を選択したときアクティブになります。
４	映像選択表示出力№３	チャンネル３の映像を選択したときアクティブになります。
・ ・ ・	・ 　　　・ 　　　・
９	映像選択表示出力№８	チャンネル４の映像を選択したときアクティブになります。
１０	ＧＮＤ（０Ｖ）	何も接続しません。

注）№２～№９は、ＬＥＤ（発光ダイオード）に接続されています。
　　新たにＬＥＤを接続する場合は、基板上のＬＥＤを取り外すか、基板を切り離して下さい。

　◆ＣＮ７　音声信号切り換え外部出力　８ピンコネクタ

№	信　　号　　名	用　　　　　途
１	ミュート制御出力	設定動作中の不要音声をミュートする信号を出力します。	音声切り換えロジックに接続します。
２	音声選択出力ビット０	選択した映像チャンネルに対応する、 音声チャンネルのバイナリーデータを出力します。
３	音声選択出力ビット１
４	音声選択出力ビット２
５	ＶＳＳ（　０Ｖ）	音声切り換えロジック用電源です。
６	ＶＤＤ（＋５Ｖ）
７	ＶＥＥ（－５Ｖ）
８	ＧＮＤ（　０Ｖ）	アナログＧＮＤです。

注）音声切り換えは、専用オプションのＴＫ－５４１０を使用することにより、簡単に行えます。


■ＬＥＤ（発光ダイオード）について

　１～８の各ＬＥＤはＣＮ６の№２～№９に接続してありますので、選択した映像に対応する番号が点灯します。
　また、時間設定操作ボタンを押している間のみ、映像切り換え時間の設定状態が８段階で表示されます。


■タクトスイッチについて

　１～８、ＳＥＴ、ＭＯＤＥの各スイッチは、はＣＮ５の№１～№１０に接続してありますので、
　スイッチを押すと、１～８は、押した番号に対応する映像に切り換わります。
　また、ＳＥＴ、ＭＯＤＥは、それぞれ、時間設定操作、手動／自動切換え操作を行います。


■手動／自動切換え操作について

　・手動・・・スイッチ１～８を押す（映像選択操作入力する）ことによって、映像を切り換えるモードです。
　・自動・・・設定した時間が経過するごとに、１→２→３→…→８→１→…と、シーケンシャルに切り換わるモードです。
　　　　　　　スイッチ１～８の何れかを押している間は、対応する映像に切り換わり、ポーズ（一時停止）状態になり、
　　　　　　　スイッチを放すと、切り換え時間経過後に、自動に復帰します。
　　電源投入時は、通常、自動になりますが、後に、ＭＯＤＥスイッチを押す度に、手動と自動を切り換えることができます。
　　ただし、ＳＥＴスイッチを押した状態で、電源を投入するか、 ＭＯＤＥスイッチを押すと、常に手動になります。


■時間設定操作について

　・ＳＥＴスイッチを押している間、選択した映像の自動切り換え時間を、
　　ＬＥＤの点滅により、下表のように８段階表示で確認することができます。

　　◆映像切り換え時間のＬＥＤ表示対応

ＬＥＤ№	１	２	３	４	５	６	７	８
切り換え時間	スキップ	０．５秒	１秒	２秒	３秒	５秒	１０秒	２０秒

 ・ＳＥＴスイッチを押している間に、スイッチ１～８を押すと、
　　押したスイッチに対応するＬＥＤに点滅が移り、映像切り換え時間の設定を変更できます。
　　ただし、手動モードで操作した場合は、選択した映像の切り換え時間の設定を変更し、
　　自動モードで操作した場合は、すべての映像切り換え時間の設定を変更します。
　・本ユニットは、電源投入時に、映像信号入力（№１～№８）すべての切り換え時間の設定を２秒に初期化します。
　　また、電源投入時（初期化した後）と ＭＯＤＥスイッチ押下時に、映像信号入力（№１～№８）をスキャンし、
　　ＮＴＳＣ方式に対応した同期信号を検出できると、映像信号入力の設定が０秒（スキップ）の場合のみ、
　　２秒に設定を自動変更します。また、同期信号が検出できないと、０秒（スキップ）に設定を自動変更します。


■映像切り換えタイミングについて

　・本ユニットは、映像を切り換えるときに、選択する前の映像信号のブランキング期間（垂直同期信号）検出後に、
　　同期捕捉のために、選択した映像の垂直同期信号のみを出力し、設定時間経過後に、選択した映像に切り換えます。
　　通常（各映像信号間の同期が捕れていない場合）、設定時間によっては、切り換えた瞬間のみ映像が流れる場合があります。
　　無論、各映像信号間の同期が相互に捕れていれば、設定時間は０秒でも違和感なく映像を切り換えることが可能です。
　　以下に、設定時間の選択範囲を示します。設定時間を長くするほど映像は流れにくくなりますが、
　　映像を切り換える時間が長くかかり、同期を捕捉するまで縞模様が流れる場合があります。

　　◆同期捕捉のための設定時間の選択入力対応

選択操作入力№	１	２	３	４	５	６	７	８
設定時間	０秒	０.０５秒	０.１秒	０.１５秒	０.２秒	０.３秒	０.４秒	０.５秒

　　選択操作入力の何れかを選択した状態で、電源を投入するか、 ＭＯＤＥスイッチを押すと、対応する設定時間に変更します。
　　選択操作入力を選択せずに、電源を投入するか、 ＭＯＤＥスイッチを押すと、０.１５秒になります。
