８チャンネル音声信号切り換えユニット

ＴＫ－５４１０　使用説明書

■概要　　◇本ユニットは、８チャンネルのビデオ映像信号切り換えユニット（ＶＸ－８２００）に接続し、
　　　　　　音声信号も切り換えることを可能にする、機能拡張ユニットです。
　　　　　◇本ユニットを２枚使用することにより、ステレオ音声信号の切り換えができます。


■特長　　◇８チャンネルの音声信号切り換えを９０ｍｍ×２４ｍｍの基板に集積しました。


■仕様　　◇使用電源電圧範囲・・・・・・・・・・・・・ＤＣ±３Ｖ～ＤＣ±９Ｖ
　　　　　◇標準消費電流・・・・・・・・・・・・・・・１０μＡ
　　　　　◇音声入力・・・・・・・・・・・・・・・・・不平衡　使用電源電圧範囲以内（２Ｖｐ－ｐ推奨）
　　　　　◇音声通過抵抗・・・・・・・・・・・・・・・１.２ＫΩ以下　２５０Ω標準
　　　　　◇選択入力・・・・・・・・・・・・・・・・・Ｃ－ＭＯＳレベル
　　　　　◇基板寸法・・・・・・・・・・・・・・・・・９０ｍｍ×２４ｍｍ
　　　　　◇動作温度範囲・・・・・・・・・・・・・・・０℃～７０℃


■付属品　　使用説明書　×　１、　スペーサー　×　４、　コネクタハウジング　×　２、　コネクタコンタクト　×　１５
　　　　　　音声信号入力コネクタ（リード線付き）　×　１、　ＶＸ－８２００接続用中継コード　×　１

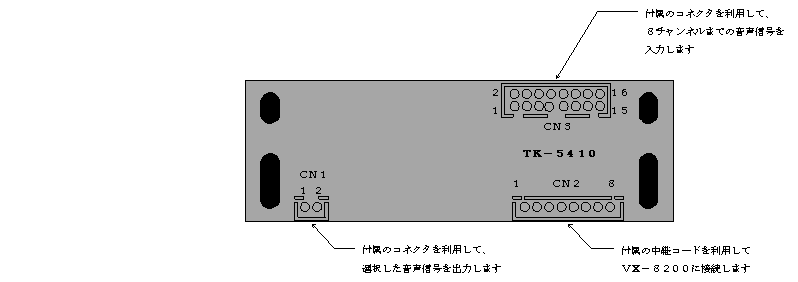

図1　基板外観

■コネクタについて

　◆ＣＮ１　選択音声信号出力　２ピンコネクタ

№	信　号　名	用　　　　　途
１	音声信号出力	選択した音声信号を出力します。ビデオデッキや、モニタテレビ等に接続します。
２	信号コモン

　◆ＣＮ３　８チャンネル音声信号入力　１６ピンコネクタ

№	信　号　名	用　　　　　途
１	音声信号入力№１	チャンネル１の操作で選択する音声信号入力です。	ビデオデッキや、マイクアンブ等に接続します。
２	信号コモン	チャンネル１の操作で選択する音声信号入力です。
３	音声信号入力№２	チャンネル２の操作で選択する音声信号入力です。
４	信号コモン	チャンネル２の操作で選択する音声信号入力です。
５	音声信号入力№３	チャンネル３の操作で選択する音声信号入力です。
６	信号コモン	チャンネル３の操作で選択する音声信号入力です。
・・・	・　　　・　　　・	・　　　　　　　　　　・　　　　　　　　　　・
１５	音声信号入力№８	チャンネル８の操作で選択する、音声信号入力です。
１６	信号コモン	チャンネル８の操作で選択する、音声信号入力です。

　注）チャンネルの選択操作は、ビデオ信号切り換えユニット（ＶＸ－８２００）で行います。


　◆ＣＮ２　音声信号切り換え外部出力　８ピンコネクタ

№	信　　号　　名	用　　　　　途
１	ミュート制御入力	設定動作中の不要音声をミュートする信号を入力します。	音声切り換えロジックに接続します。
２	音声選択入力ビット０	選択した映像チャンネルに対応する音声チャンネルのバイナリーデータを入力します。
３	音声選択入力ビット１
４	音声選択入力ビット２
５	ＶＳＳ（　０Ｖ）	音声切り換えロジック用電源です。
６	ＶＤＤ（＋５Ｖ）
７	ＶＥＥ（－５Ｖ）
８	ＧＮＤ（　０Ｖ）	アナログＧＮＤです。
